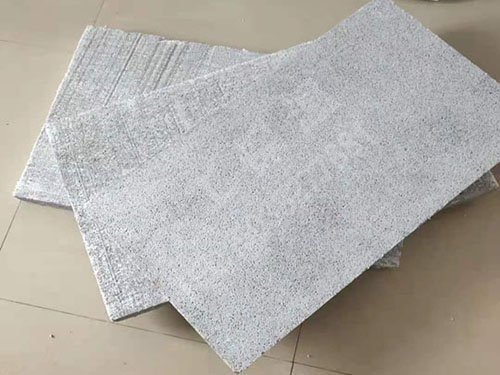

外墻保溫技術(shù)起源于上世紀(jì)40年代的瑞典和德國，至今已有60多年的歷史。我國采用外墻保溫技術(shù)已有多年歷史了。到目前為止，國內(nèi)已有數(shù)億萬平方米的工程采用了外墻保溫技術(shù)，并能夠滿足節(jié)能50%、節(jié)能65%設(shè)計標(biāo)準(zhǔn)要求或更高節(jié)能標(biāo)準(zhǔn)要求。但是，從目前已完工的墻體保溫工程質(zhì)量情況看，無論是墻體外保溫材料工程，還是內(nèi)保溫以及夾芯保溫工程都存在不同程度的質(zhì)量問題，如耐久性不強、裂縫、結(jié)露霉變、鼓漲脫落等，其中裂縫問題較為突出。



　　（一）外墻內(nèi)保溫構(gòu)造。外墻內(nèi)保溫是將保溫隔熱系統(tǒng)置于外墻內(nèi)側(cè)，從而使建筑物結(jié)構(gòu)分處于兩個溫度場，建筑結(jié)構(gòu)受熱應(yīng)力影響而始終處于不穩(wěn)定的狀態(tài)，使結(jié)構(gòu)壽命縮短。在相同氣候條件下，做內(nèi)保溫不僅比做外保溫甚至比不做保溫時外墻與內(nèi)部結(jié)構(gòu)墻體的溫差更大，受外界各種作用力的影響更直接，外墻更易遭受溫差應(yīng)力的破壞，形成裂縫。結(jié)構(gòu)冷（熱）橋的存在易造成局部溫差過大甚至產(chǎn)生結(jié)露現(xiàn)象，受結(jié)露水的浸漬或凍融極易造成墻面發(fā)霉、開裂。



　　內(nèi)外混合保溫構(gòu)造。內(nèi)外混合保溫是在施工中，將外保溫施工操作方便的部位采用外保溫，外保溫施工操作不方便的部位采用內(nèi)保溫。從施工操作上看，混合保溫可以提高施工速度，對外墻內(nèi)保溫不能保護到的內(nèi)墻、板同外墻交接處的冷（熱）橋部分進行有效的保護，從而使建筑處于保溫中。然而，混合保溫對建筑結(jié)構(gòu)卻存在著嚴(yán)重的損害。



　　外墻夾芯保溫構(gòu)造。外墻夾芯保溫做法就是將墻體分為承重和保護部分，中間留一定的空隙，內(nèi)填無機松散或塊狀保溫材料如爐渣、膨脹珍珠巖等，也可不填材料做成空氣層。該做法在北方嚴(yán)寒地區(qū)有一定比例的應(yīng)用。此種墻體有一定的保溫性能，但其缺點也是非常明顯的。



　　外墻外保溫構(gòu)造。隨著近幾年外保溫技術(shù)的快速發(fā)展及行業(yè)節(jié)能標(biāo)準(zhǔn)不斷提高，外墻外保溫的應(yīng)用不斷擴大，并得到主管部門、專家、開發(fā)商及住戶的認(rèn)可。由于外保溫體系被置于外墻外側(cè)，直接承受自然界的熱應(yīng)力、水、風(fēng)、火及地震的影響，因此對外墻外保溫系統(tǒng)提出了更高的要求。由于外保溫具有的有利于保護主體結(jié)構(gòu)、延長建筑物壽命、改善墻體潮濕情況、增加房屋面積等明顯的優(yōu)勢，外保溫的應(yīng)用將不斷擴大并將成為主流。但是，外墻外保溫構(gòu)造也存在著保溫層脫落、開裂、滲水及墻體飾面涂料的龜裂等質(zhì)量問題。



　　（二）黏結(jié)層脫落目前已成為保溫工程中常見的質(zhì)量通病，并且有進一步擴大的勢頭。在對全國眾多脫落現(xiàn)場的勘察及問題分析后，我們不難看出問題的原因所在：黏結(jié)面積不足30%；黏結(jié)中發(fā)生流掛造成局布空黏或虛黏；找平砂漿與主體墻空鼓，特別是長時間滲水，容易發(fā)生持續(xù)性空鼓和空鼓面積擴大，使保溫層連帶空鼓或局部破壞；保溫板表面荷載過大，極易直接剝離保溫層造成脫落；對負(fù)風(fēng)壓抵抗措施采用不合理，極易形成某些保溫板塊被風(fēng)壓破壞而空鼓、脫落。同時，還要注意黏結(jié)時間的長短問題。



　　正確的解決辦法是，對現(xiàn)場質(zhì)檢人員進行培訓(xùn)，在對保溫層結(jié)構(gòu)了解的基礎(chǔ)上，要清楚各種材料的特性及現(xiàn)場的檢測方法。在施工時對黏結(jié)的面積進行控制，對使用的黏結(jié)材料不要過多地加水，對現(xiàn)場墻基面進行界面處理時，對正負(fù)風(fēng)壓較大地區(qū)防護措施采用黏結(jié)及鉚釘加固共用并盡量提高其黏結(jié)面積，對黏結(jié)材料的時間上進行試驗對比，對廠家的實驗室進行實地考核。



　　（三）墻體飾面層龜裂的原因主要是采用了剛性膩子，膩子柔韌性不夠；采用不耐水的膩子，當(dāng)受到水的浸漬后起泡開裂；采用漆膜堅硬的涂料，涂料斷裂伸長率很小；膩子與涂料不匹配；在材料柔性不足的情況下未設(shè)保溫系統(tǒng)的變形縫。



　　建議采用抗裂外墻膩子。該產(chǎn)品具有良好的抗裂防裂作用，其抗裂基理是由高達5%的纖維抗裂層和高彈性外墻專用彈性乳液組合而成，纖維含量高消化了外保溫膩子層中由溫度變化大產(chǎn)生的熱脹冷縮現(xiàn)象，并分散了來自基層裂縫的各種應(yīng)力，彈性抗裂的性能把基層的細(xì)小變化控制在變形之內(nèi)，從而有效地杜絕了龜裂的產(chǎn)生。



　　外墻抗裂膩子具有優(yōu)秀的防水性能和良好透氣性，其三維立體的網(wǎng)狀結(jié)構(gòu)可以讓空氣分子從里向外透出，由于其良好的分子結(jié)構(gòu)可以阻止水份子的進入。減少基層水份子的存在，可有效防止抗裂層水泥砂漿的堿化反應(yīng)，延長其使用的年限，從而使外保溫長期發(fā)揮。
