外墻保溫洛陽(yáng)擠塑板保溫材料基本方法：將EPS或XPS粘貼于已處理好并驗(yàn)收合格的外墻內(nèi)基層面上，然后在EPS(或XPS)板的表面抹抗裂砂漿，同時(shí)鋪設(shè)增強(qiáng)網(wǎng)，再做外飾面層。另外，為提高保溫漿料在基層墻面上的粘結(jié)性，基層墻面先行涂刷界面砂漿。njogng

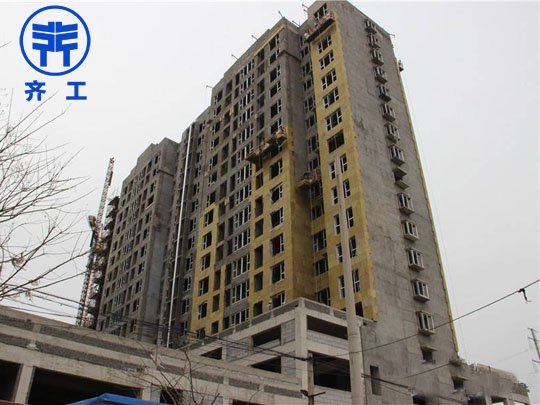

洛陽(yáng)擠塑板



　　一般相對(duì)于外墻保溫洛陽(yáng)擠塑板粘貼的施工工藝采用的都是“平面粘貼”方法，這種施工工藝就是在XPS的表面抹上聚合物粘結(jié)膠漿，然后貼在外墻基面上，要求抹膠面積不小于XPS洛陽(yáng)擠塑保溫板70%的面積，這種工藝雖然可以達(dá)到規(guī)定標(biāo)準(zhǔn)，保證板自身處于正風(fēng)壓時(shí)的粘結(jié)強(qiáng)度，但是一旦處于負(fù)風(fēng)壓的頻振狀態(tài)，就會(huì)從外墻保溫洛陽(yáng)擠塑板粘貼表面一側(cè)被撕裂。因?yàn)閄PS板與墻體基面粘貼后，其外墻的表面所承受的受力都集中到了板的表皮上，無(wú)論粘結(jié)膠漿固化后多么堅(jiān)硬，也只是粘了一層表皮。



　　聚苯板的密度和抗拉強(qiáng)度有的關(guān)系，一般的EPS密度范圍18.0～22.0kg/m3，抗拉強(qiáng)度為0.10～0.15MPa;XPS的密度范圍25.0～45.0kg/m3，抗拉強(qiáng)度為0.15～0.20MPa。目前國(guó)內(nèi)的XPS板設(shè)計(jì)強(qiáng)度在0.20～0.25MPa，許多XPS板材達(dá)不到強(qiáng)度的要求;而EPS板材設(shè)計(jì)強(qiáng)度在0.10～0.15Mpa，一般廠家生產(chǎn)的EPS板材已滿足強(qiáng)度要求。但是，在越來(lái)越豐富的外立面裝飾，越來(lái)越高的建筑以及沿海地區(qū)的大風(fēng)、鹽、堿的侵蝕情況下，保溫材料強(qiáng)度顯得尤為重要。《建筑節(jié)能工程施工驗(yàn)收規(guī)范》GB50411-2007規(guī)定，外墻外保溫工程不宜采用粘貼飾面磚做飾面層。如果外墻外保溫必須貼飾面磚時(shí)其安全性與耐久性必須符合設(shè)計(jì)要求，板材需采用固定件輔助固定。做法是通過(guò)脹栓錨固鋼絲網(wǎng)到基層解決，只要錨固得當(dāng)，拉拔破壞處應(yīng)在粘結(jié)網(wǎng)的抗裂砂漿層。



　　與EPS板相比，XPS板的強(qiáng)度要高，所以在外飾面是飾面磚的時(shí)候采用XPS系統(tǒng)比較穩(wěn)定，而且其承重能力也比EPS系統(tǒng)要高。保溫系統(tǒng)中的玻纖網(wǎng)布或鍍鋅鋼絲網(wǎng)是護(hù)面層中的增強(qiáng)材料，其單位面積質(zhì)量和耐堿性尤為重要。①EPS系統(tǒng)根據(jù)《膨脹聚苯板薄抹灰外墻外保溫系統(tǒng)》JG149-2003標(biāo)準(zhǔn)要求，增強(qiáng)網(wǎng)采用由表面涂覆耐堿防水材料的中堿玻纖網(wǎng)布制成，單位面積質(zhì)量≥130g/m2，耐堿斷裂強(qiáng)力保留率50%;②綠色建筑社區(qū)XPS系統(tǒng)應(yīng)采用單位面積質(zhì)量更高的堿玻纖網(wǎng)布或鍍鋅鋼絲網(wǎng)，特別是用于飾面磚飾面的工程，應(yīng)采用鍍鋅鋼絲網(wǎng)增強(qiáng)，保溫材料充分保證護(hù)面層長(zhǎng)期的抗裂性和抗拉性能。
